【工程快報】銅川博物館風動幕墻初見雛形
陽春三月，萬物復蘇
三月輕盈的腳步，在柔軟的雨絲中穿行，在瑩瑩的笑意中，柳梢綠了，草地漸茵。微風拂過，風動幕墻葉片兒輕歌曼舞，仿佛大地在進行有節奏的呼吸，一片片也都有了生命，風從那邊吹來，葉片與葉片之間好像在竊竊私語。陽光下，微風中，好一副波光凌凌的畫面！
為了確保銅川博物館2020年5月18日開館運營，我司承建的外幕墻項目在疫情期間積極響應建設方及總包的號召，管理人員于2020年2月19日到達現場，在疫情封閉交通不便、材料廠家未復工的情況下，多方協調公司各部門及材料供應廠家，組織防疫用品、施工人員及各類材料進場，為復工做好充足準備。
截止2020年3月15日，進場施工人員達40余人，風動葉片進場3萬余片，各種材料陸續進場，進入強攻搶工階段。

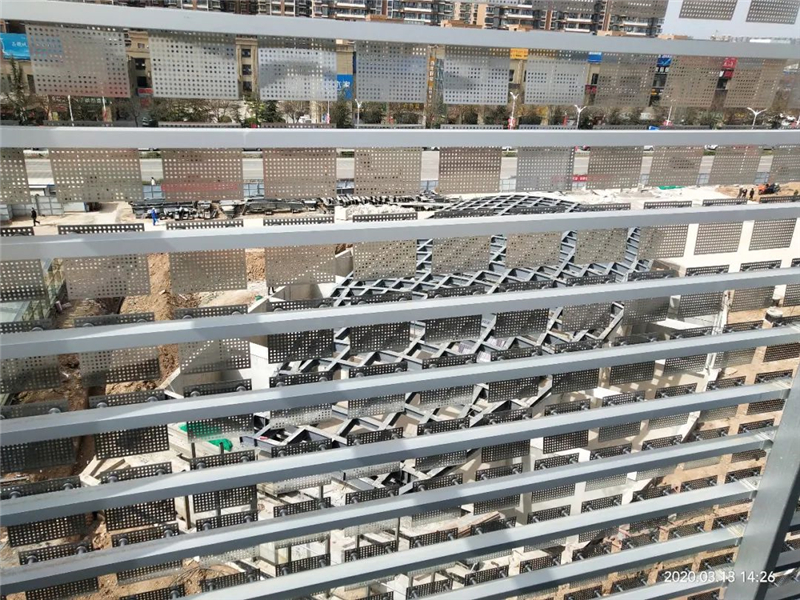

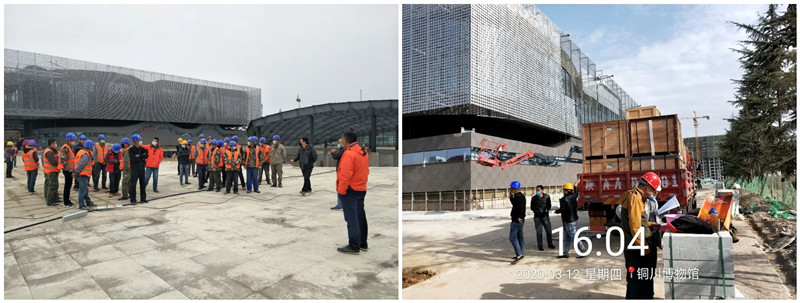

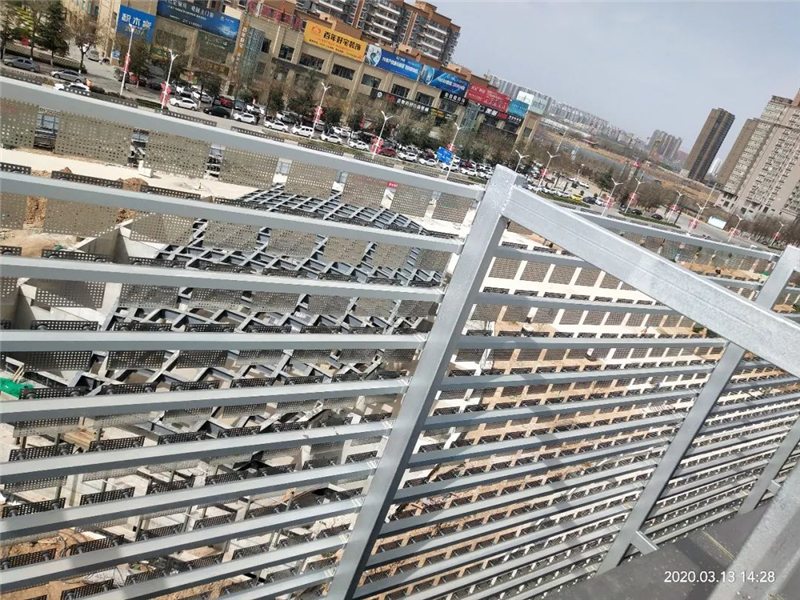

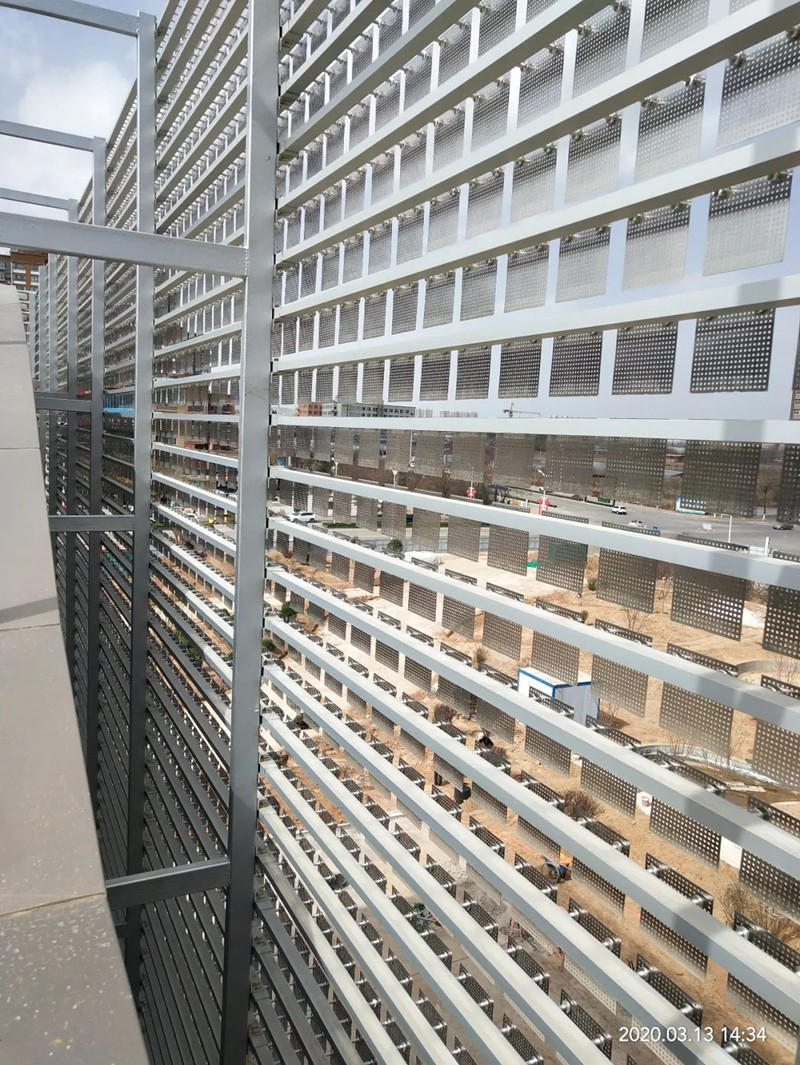

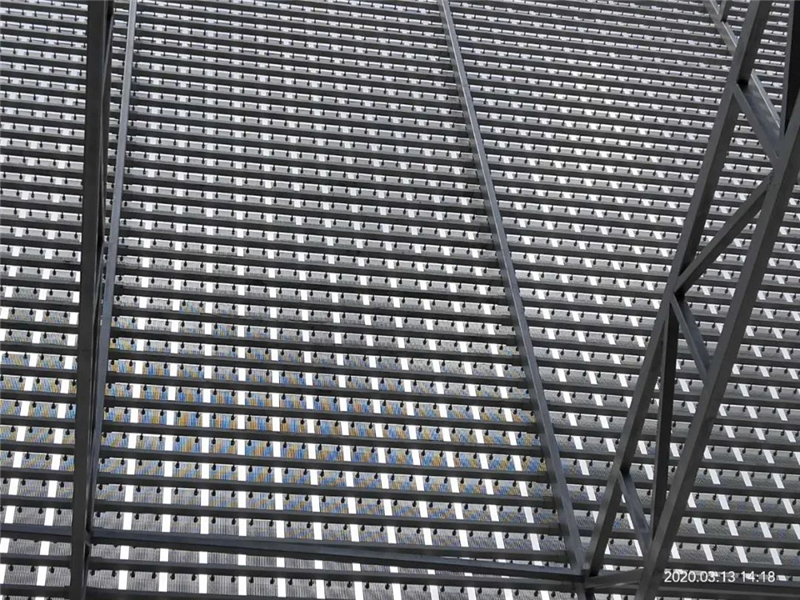

建設中實拍組圖一
根據現場報告，風動幕墻安裝完成70%，玻璃幕墻安裝完成90%，鋁單板安裝完成85%，陶板、陶棍安裝完成80%，藝術噴涂及干掛藝術混凝土完成90%，防腐木完成100%，干掛石材、櫥窗及車庫玻璃完成90%。確保2020年4月30日外幕墻工程整體達到竣工驗收條件。這也預示著西北僅有的風動幕墻即將華麗揭幕！

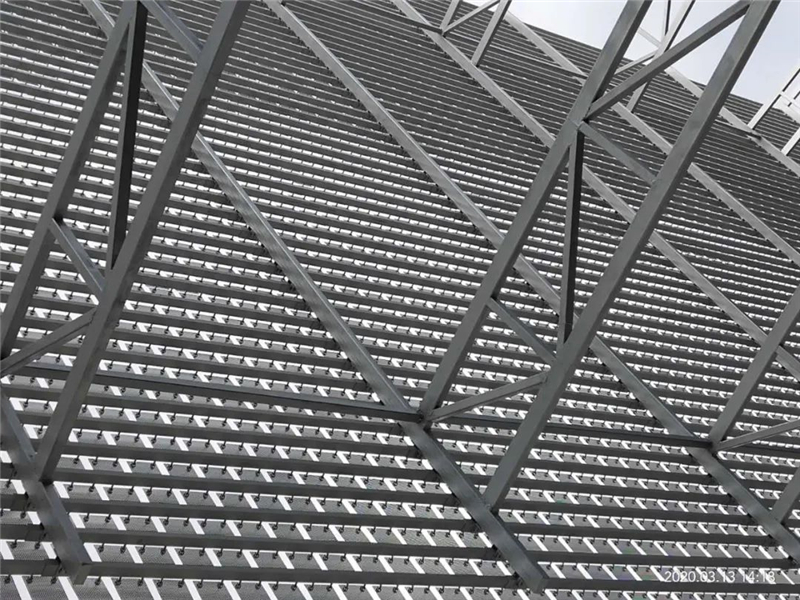

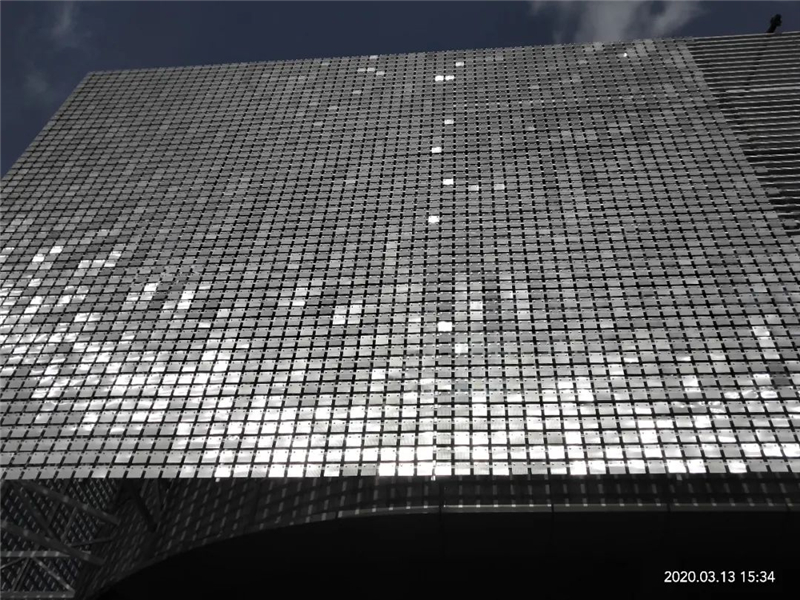

建設中實拍組圖二
銅川博物館項目由西安市建筑設計研究院張寧工作室進行概念設計，由西安翔遠裝飾工程有限責任公司承擔幕墻系統設計。
圖1 風動幕墻立面效果圖
本建筑外立面主體設計凸顯銅川的青山、綠水，宣揚銅川的工業文明為基本理念，主體結構以山為設計元素，高低有致，起伏連綿，如果將山直接暴露在視線中顯得過于單調，于是以風動幕墻為屏障，營造一種在縹緲的云煙中忽遠忽近、若即若離的感覺。
圖2 風動幕墻立面效果圖
起伏連綿的建筑形體勾勒出了復雜各異的幕墻形式，主要以風動金屬幕墻、形態各異的玻璃幕墻、雙曲面鋁單板幕墻、噴涂藝術混凝土、干掛藝術混凝土、干掛噴涂藝術混凝土幕墻、陶土板幕墻、防腐木飾面墻、鏤空陶磚墻、異形陶棍幕墻、雙曲面玻璃采光頂、光伏發電幕墻、異形鋁單板雨棚、濕貼陶磚墻、濕貼瓷片墻、干掛濕貼瓷片墻、石材幕墻、鋁合金門窗、鋁合金裝飾線條、玻璃雨棚、玻璃欄桿等幕墻組成。整個項目的幕墻形式可謂包羅萬象，形態各異。風動幕墻作為本項目的亮點，公司技術團隊結合國內外現有技術進行了改進和研發，經過多次的風動試驗，敲定落地實施的方案為工廠精心化組裝產品，極大地減少了現場的施工量，同時將幕墻成本降到極限。
風動幕墻設計
建筑師通過可以在空中隨風飄舞的風動幕墻形成水波效果，與起伏連綿山的建筑構造相結合，形成山水呼應、若隱若現的山水景象，也寓意著銅川滄海桑田的變化和發展景象，使得新技術、新工藝的現代幕墻與博物館建筑從歷史文脈及建筑形體上結合的更加緊密自然。
圖3 風動幕墻立面效果圖
風動幕墻構造
本項目風動幕墻后為豎明橫隱玻璃幕墻，系統上考慮將風動幕墻的龍骨連接在玻璃幕墻的立柱上，即通過不銹鋼轉接件鏈接幕墻立柱與風動幕墻定制的異形角鋼龍骨，風動片不銹鋼機制螺釘進行左右限位，并通過螺釘與風動片開孔的配合進行風動片擺動角度的限位。風動片采用150*150*0.5mm奧氏體316不銹鋼板，通過采用密度小、硬度低風動片連接件，使得葉片傳到鋁合金接駁件的聲音減弱，這樣的風動幕墻整體噪音很小

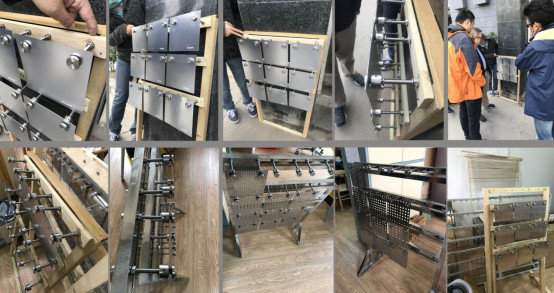

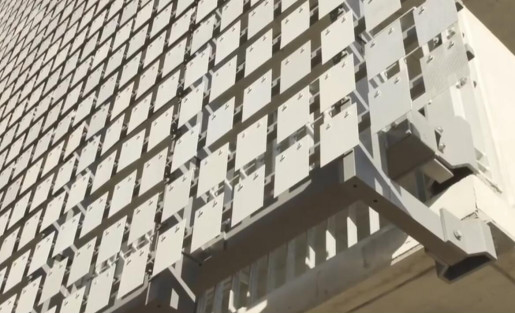

圖4 風動幕墻試樣樣板

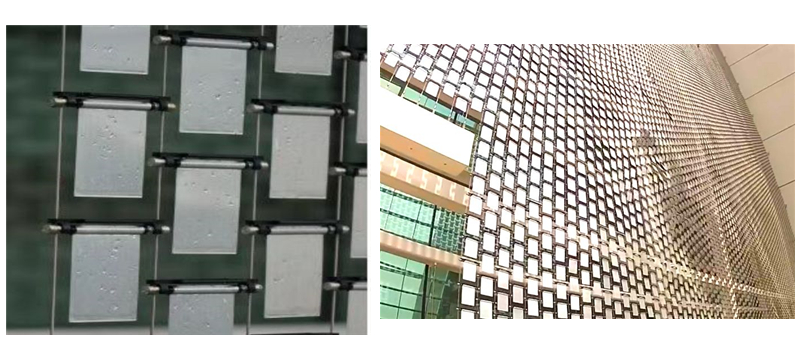

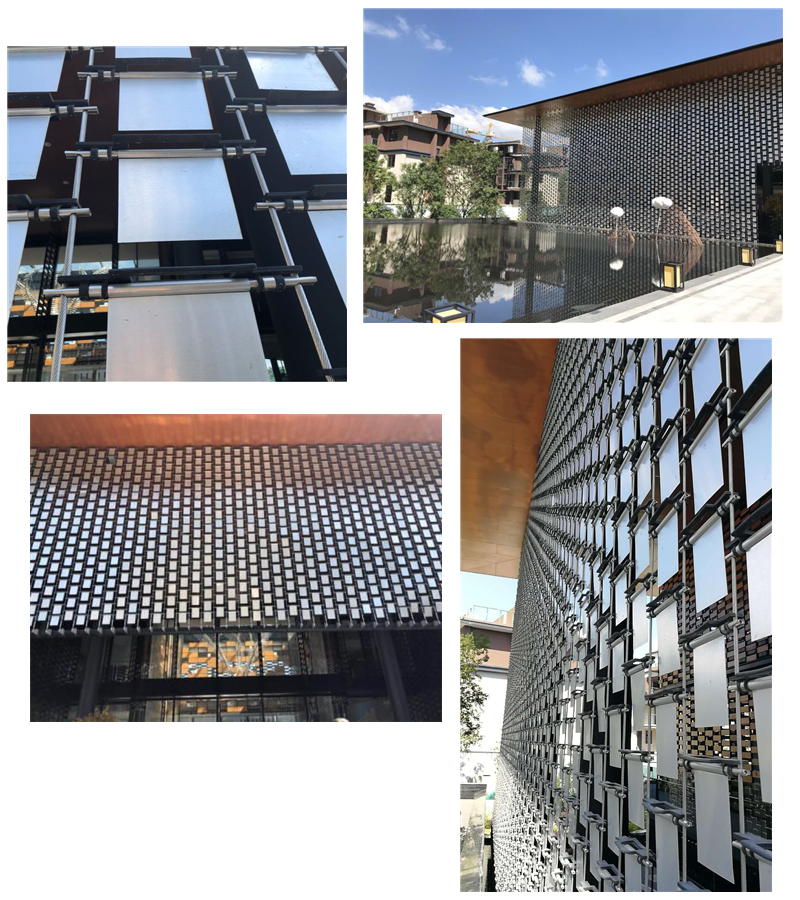

福州市晉安區華云山莊融信有墅風動幕墻效果
新加坡金沙酒店風動幕墻效果
設計方案前期，建設方、設計方等項目參與方設計、運營精英經多次深入北、上、廣、深、新加坡等地實地考察學習，總結經驗！至此，風動幕墻設計方案得以落地。

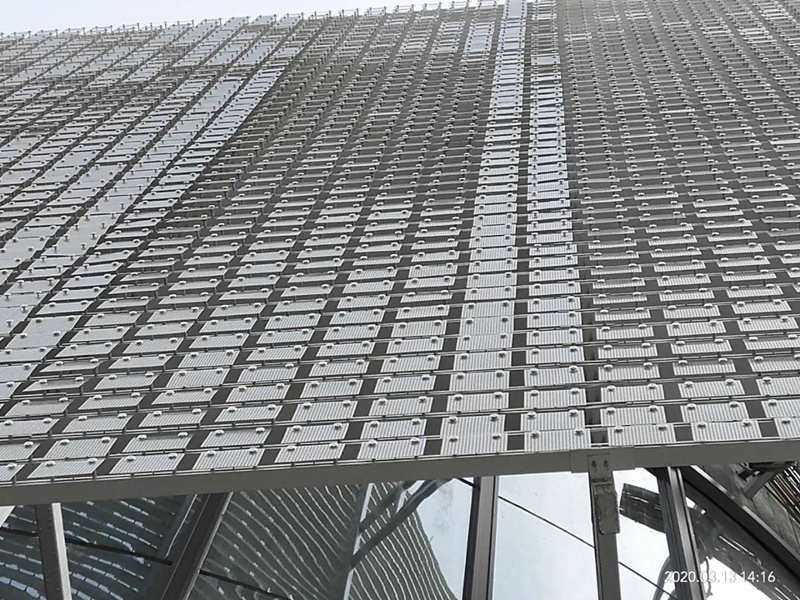

圖5 風動幕墻上墻樣板圖
機遇與挑戰

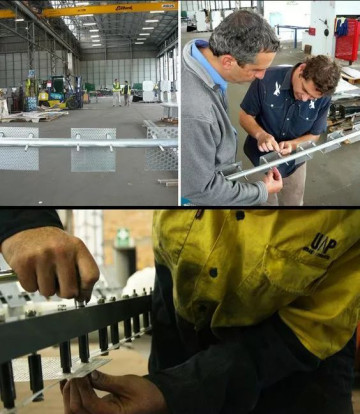

圖6 工廠精細化組裝

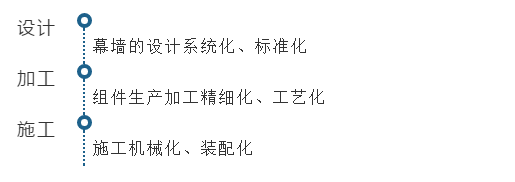

這樣的發展模式對于幕墻的施工和設計既是機遇又是挑戰。經過設計師多次模擬分析、設計計算、動態效果測試等一系列系統化、標準化、模型化設計，風動幕墻方案終得以落地實施，終于實現了建筑師預期規劃的效果。

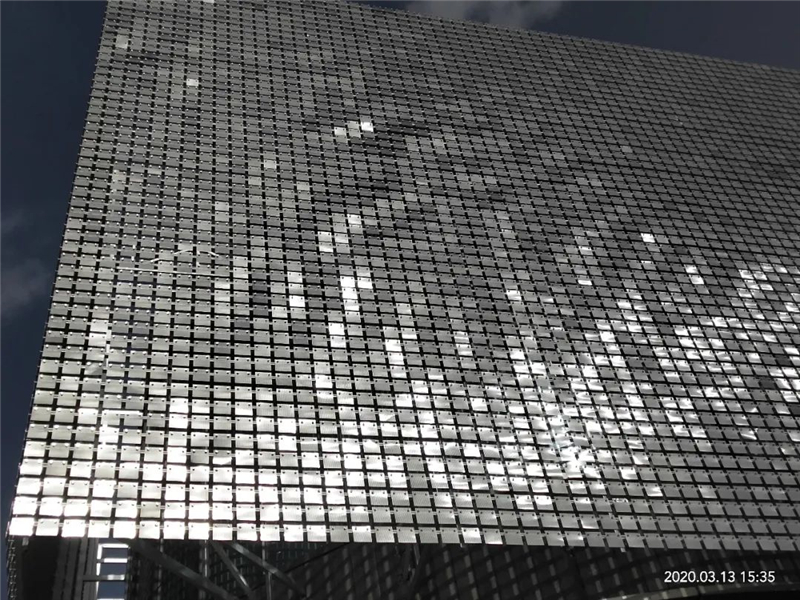

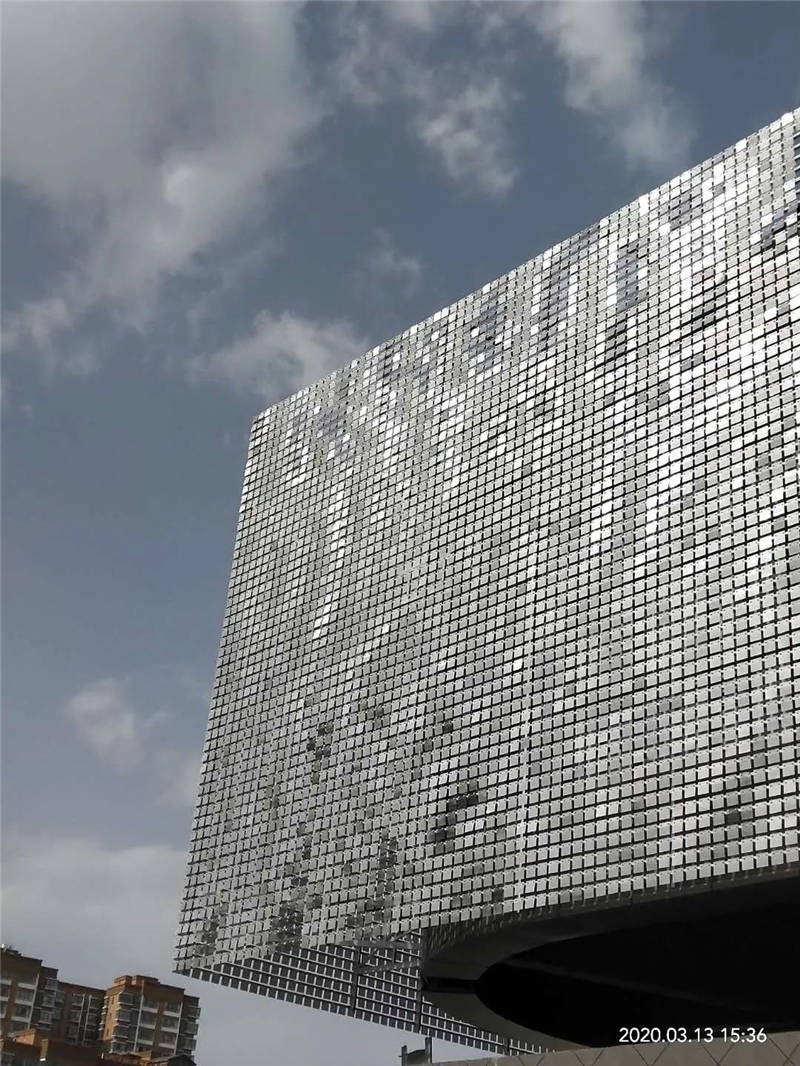

風中輕舞，搖曳生姿
陣陣清風吹來，風動葉片在風中追風，它們跳躍著，墻面都是風的聲音。幾十萬風動葉片在風中搖曳，在它曼妙的舞姿里，我們感受到了設計的智慧--不銹鋼也可以打破刻板厚重的印象，實現如此輕盈的墻面裝置！
設計改變生活
可以讓我們改變認識 世 界 的方式！
